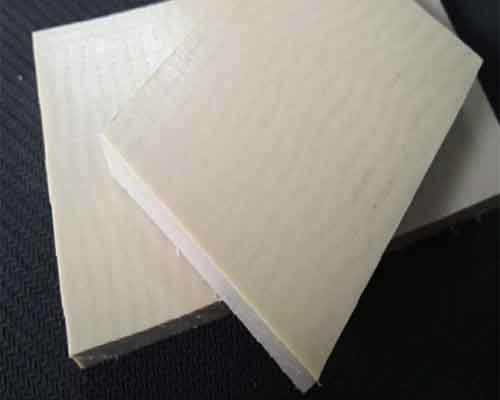

昆山騰恩電子材料有限公司的PPS板又名：聚苯硫醚 生產(chǎn)商：板材： 厚度（0.25～50㎜）*寬1200㎜*長1200㎜ 棒材： ￠6~ ￠200㎜*1000㎜ 優(yōu)點： 高機(jī)械強(qiáng)度
。剛硬
，杰出的低磨耗，耐沖擊及抗化性比PSU 及PE更佳
。符合OSU標(biāo)準(zhǔn)非常好的抗化抗氧化
。及抗水解性， 可做重覆蒸汽煮沸
。防火自熄性塑膠
。很高的時用溫度，在 220℃下仍可耐高腐濁
，可短暫使用至 260℃
。在此溫度其 撓曲強(qiáng)度和室濕時的ABS相若，低收縮率
，優(yōu)異的尺寸及耐熱 安定性
，生理學(xué)上使用無疑。缺點： 不耐磨
。延伸性低
。和極性溶劑和酒精接觸會變脆/斷裂。 加工時如含應(yīng)力時亦易斷裂不可用冷卻油加工切削
。
特性編輯
特性：空氣中最大允許工作溫度非常高可在220℃持續(xù)工作
，短時可達(dá)260℃，在高溫環(huán)境保持高機(jī)械強(qiáng)度
、剛度和硬度
，優(yōu)越的耐化學(xué)腐蝕及耐水解性能（目前尚未發(fā)現(xiàn)可在200℃以下溶解聚苯硫醚的溶劑，對無機(jī)酸
、堿和鹽類的抵抗性極強(qiáng)）
，優(yōu)秀的耐磨和摩擦性，非常好的尺寸穩(wěn)定性
，優(yōu)秀的抗高能量輻射
，良好的抗紫外線性能，自身具有阻燃性
，優(yōu)良的電絕緣性
。
（1）一般性能： PPS為一種外觀白色、高結(jié)晶度
、硬而脆的聚合物
，純PPS的相對{HotTag}密度為1.3，但改性后會增大
。PPS有吸水率極小
，一般只有0.03%左右
。PPS的阻燃性好，其氧指數(shù)高達(dá)44%以上
；與其他塑料相比
，它在塑料中屬于高阻燃材料（純PVC的氧指數(shù)為47%、PSF為30%
、PA66為29%
、MPPO為28%，PC為25%）
。
（2）機(jī)械性能： 純PPS的機(jī)械性能不高
，尤其沖擊強(qiáng)度比較低。以玻璃纖維增強(qiáng)后會大幅度提高沖擊強(qiáng)度和拉伸強(qiáng)度
，拉伸強(qiáng)度>170MPa
，彎曲強(qiáng)度>220MPa
，缺口沖擊強(qiáng)度>16MPa
。PPS的剛性很高，在工程塑料中少見
。純PPS的彎曲模量可達(dá)3.8Gpa
，無機(jī)填充改性后可達(dá)到12.6Gpa,增大5倍之多。而以剛性著稱的PPO僅為2.55Gpa
，PC僅為2.1Gpa
。PPS具有優(yōu)異的耐蠕變性和耐疲勞性，在負(fù)荷下的耐蠕變性好
。表面硬度高
，洛氏硬度>100HR；耐磨性高
，其1000轉(zhuǎn)時的磨耗量僅為0.04g
，通過填充氟樹脂及二硫化鉬等潤滑劑，可大幅度提高其耐磨性
，摩擦系數(shù)在0.01~0.02
。PPS還具有一定的自潤性。PPS的機(jī)械性能對溫度的敏感性能小
。
（3）熱學(xué)性能：PPS具有優(yōu)異的熱性能
，其熔點超過280℃，熱變形溫度超過260℃
，短期可耐260℃
，并可在200℃下長期使用。在空氣中于700℃降解
，在1000℃惰性氣體仍保持40%的重量
。經(jīng)特殊改性的品種
，熱變形溫度可達(dá)350℃以上。
（4）電學(xué)性能：PPS的電性能十分突出
，與其他工程塑料相比
，其介電常數(shù)和介電損耗角正切值都比較低，并且在較大的頻率
、溫度及溫度范圍內(nèi)變化不大
；PPS的耐電弧好，可與熱固性塑料媲美
。PPS常用于電器絕緣材料
，其用量可占30%左右。
（5）耐化學(xué)性能：PPS的最大特點之一為耐化學(xué)腐蝕性好
，其化學(xué)穩(wěn)定性能僅次于F4
；PPS對大多酸、酯
、酮
、醛、酚及脂肪烴
、芳香烴
、氯代烴等穩(wěn)定，目前尚未發(fā)現(xiàn)可在200℃以下溶解聚苯硫醚的溶劑
，對無機(jī)酸
、堿和鹽類的抵抗性極強(qiáng)。不耐氯代聯(lián)苯及氧化性酸
、氧化劑
、濃硫酸、濃硝酸
、過氧化氫及次氯酸鈉等
。
（6）PPS的耐輻射性好，耐輻射達(dá)到Gy 1×108
，是其它工程塑料無法比擬的新材料
，是電子、電氣
、機(jī)械
、儀器、航空
、航天
、軍事等領(lǐng)域特別是原子彈、中子彈耐輻射唯一理想的優(yōu)良材料。
（7）尺寸穩(wěn)定性好：成型收縮率很低
，小于0.0025%
，吸收率小于0.05%，線性熱膨脹系數(shù)也小
。在高溫
、高濕條件下仍表現(xiàn)出良好的尺寸穩(wěn)定性。故在機(jī)械
、化工
、儀器、儀表和航空
、航天
、艦船等各個方面都具有廣泛用途。
（8）電性能優(yōu)：聚苯硫醚在高溫
、高濕
、高頻條件下仍具有優(yōu)良的電性能，其體積電阻率為1×1016Ω.cm
，表面電阻率為1×1015Ω
，電氣強(qiáng)度>18KV/mm。
（9）自身具有阻燃性：聚苯硫醚阻燃性可達(dá)到UL94-0級
，氧指數(shù)(LOI)>57%
。 聚苯硫醚自身的化學(xué)結(jié)構(gòu)使其具有良好的難燃燒性能
，無需加入阻燃劑
。
（10）與金屬和非金屬粘接性能好：PPS特別對玻璃、鋁
、鈦
、不銹鋼等具有非常高的粘結(jié)強(qiáng)度，附著力達(dá)到1級
。對玻璃的粘結(jié)性能好
，極宜作化工設(shè)備的襯里。
（11）加工性能好：PPS樹脂的熔體粘度低
，流動性好
，極易與玻纖潤濕接觸，因此填充填料容易
，用其制備的玻纖或無機(jī)填料增強(qiáng)注塑級粒料
，具有極高抗伸縮性，抗沖擊性
，抗彎曲及延展性
。在其熔點以上可以統(tǒng)一成形。
本文網(wǎng)址：http://www.yintaijx.com/product/616.html
關(guān)鍵詞：
在線咨詢
